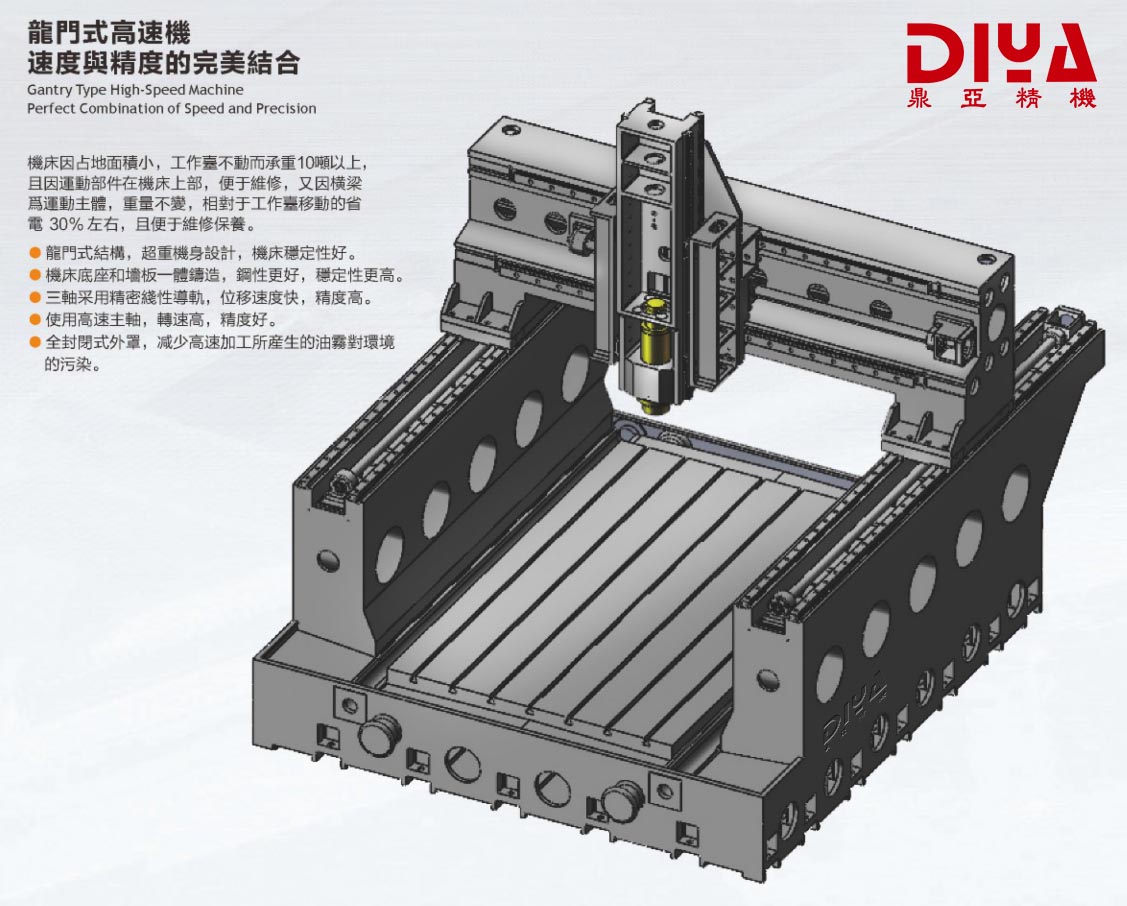

天車式高速龍門銑-DY3220
- X軸行程（左右移動）： 2000mm； Y軸行程（前后移動）： 3200mm； Z軸行程（上下移動）： 1000mm； 主軸鼻端至工作臺面距離： 260-1260mm；
- 咨詢熱線：400-000-7705
-
…… 跟此機床相關的機床……
-
產品詳情
-
聯系我們
| 天車式龍門高速銑DY3220 主要技術參數 | |||
| 項目 | 主要參數 | ||
| 加工范圍 | X軸行程（左右移動） | mm | 2000 |
| Y軸行程（前后移動） | mm | 3200 | |
| Z軸行程（上下移動） | mm | 1000 | |
| 主軸鼻端至工作臺面距離 | mm | 260-1260 | |
| 兩側板之間寬度（龍門寬度） | mm | 2600 | |
| 工作臺 | 工作臺尺寸 | mm | 2000×3200 |
| 工作臺最大載重 | kg | 20000 | |
| T型槽尺寸（槽寬×槽距×槽數） | mm | 24×175×9 | |
| 主軸 | 主軸驅動方式 | 電主軸 | |
| 主軸轉速 | rpm | 20000 | |
| 主軸規格 | HSK A63 | ||
| 最大刀具重量 | Kg | 7 | |
| 進給速度 | 快速進給速度(X/Y/Z) | m/min | 12/ 12 / 10 |
| 切削進給速度(X/Y/Z) | m/min | 1～10000 | |
| 絲桿直徑(X/Y/Z) | mm | φ63/φ80*2/φ50 | |
| 導軌規格(X/Y/Z) | mm | 55*3/55*4/55*2、45*2 | |
| 電機功率 | 高速電主軸功率/扭矩 | kw | 31.5/90Nm |
| X/Y/Z軸進給電機功率 | kw | 5.5/5.5×2/5.5 | |
| 精度 | 定位精度 | mm | ±0.015/300 |
| 重復定位精度 | mm | ±0.01 | |
| 其他 | 氣壓需求 | kg/cm2 | 6 |
| 所需電源容量 | kva | 46 | |
| 機床高度 | mm | 3200-4200 | |
| 機床尺寸（長×寬） | mm | 6000×4200 | |
| 機床重量 | kg | 30000 | |
| 數控系統 | 西門子 828-280 | ||
天車式數控龍門銑，動梁式數控龍門銑床
