鼎亞加工中心三菱M80快速進給速度的功能及目的

文章出處: 人氣：5414 發表時間：2019-03-29 03:42:48

鼎亞加工中心三菱M80快速進給速度的功能及目的

功能及目的：
可通過參數對各軸獨立設定進給速度?？稍O(shè)定的速度范圍在 1mm/min ～ 10000000mm/min 之間。但會根據機床規格

限制上限速度。

關于進給速度的設定值，請參考機床規格書。

快速進給速度對 G00,G27,G28,G29,G30,G60 指令有效。

定位時的路徑分為從起點到終點以直線進行插補的插補性，和以各軸最高速度移動的非插補型，通過參數 “#1086

G0Intp”進行選擇。定位時的時間都相同。

在高精度控制、高速高精度控制Ⅰ、高速高精度控制Ⅱ、高速高精度控制Ⅲ、高精度樣條控制、SSS 控制中，設定

高精度控制模式用快速進給速度速度后，以此進給速度移動。

高精度控制模式用快速進給速度的設定值為 “0”時，以快速進給速度移動。

可對各軸獨立設定高精度控制模式用快速進給速度。

高精度控制模式用快速進給速度有效的 G 碼指令為 G00,G27,G28,G29,G30,G60。

高精度控制模式用快速進給速度有時可通過 PLC 信號設置倍率。（PLC 信號的動作由機床制造商的規格決定。)

( 注 ) 快速進給速度

可根據 PLC 輸入信號，可對手動和自動的快速進給設置倍率。分為兩種類型，根據 PLC 規格決定。

類型 1：設定 1%,25%,50%,100% 的 4 階段倍率。

類型 2：以 1% 為單位設定倍率，范圍從 0% 到 100%。

G00 進給速度指令 (,F 指令 )：

利用本功能，可指定 G00 ( 定位指令 ) 及 G00 模式中的軸進給速度。

可通過加工程序指定換刀或龍門的軸移動速度，以重物等的移動抑制機床振動。

進給速度以外的其它動作由 G00 規格決定。

指令格式：
G00 X_ Z_ (Y_) ,F1000; ... 以 ,F 指令速度進行快速進給
,F 指定 G00，G00 模式中的移動、鉆孔用固定與 G01 模式中的毎分進給 F 指令 (mm/min英制 / 公制切換對旋轉軸無效。

詳細說明：

(1) “,F”指令僅對指令程序段有效。

(2) G00，G27 ～ G30，G60，G00 模式中，在向鉆孔循環中的孔位置初始點移動的程序段以外的其它程序段，以及無

移動指令 ( 軸地址指令 ) 的程序段中指定了 “,F”時，“,F”將被忽略。

(3) 每轉進給 (G95) 模式中的 “,F”指令也為每分鐘進給。

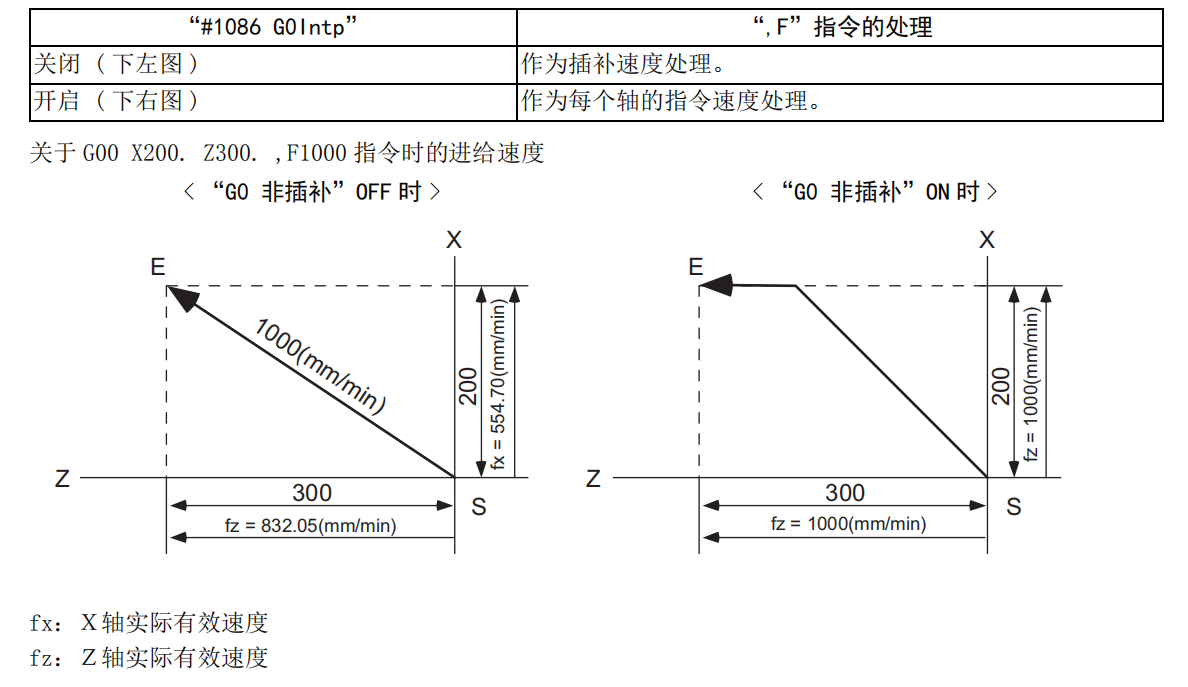

(4) “,F”指令的動作因參數 “#1086 G0Intp”的狀態而異。
