加工中心三菱M80/M70數控系統原點重設方法

三軸原點丟失的時候，軸是不能動的，為了讓軸能動首先要把編號為2049的參數設定為0，那么怎么設置呢？
請看下圖。

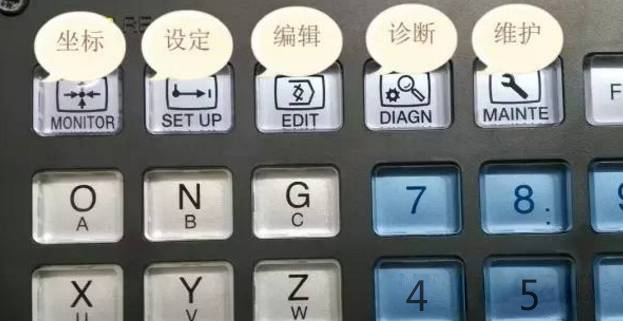

按一下上圖中的維護鍵進入如下界面

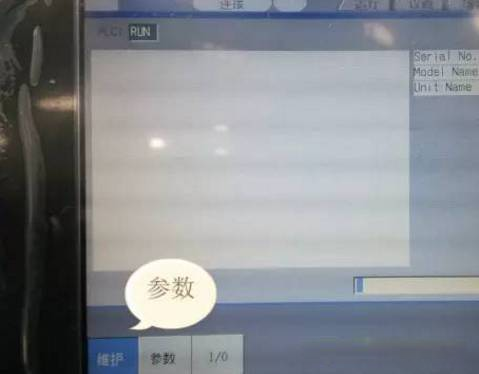

按下參數選項將進入如下界面

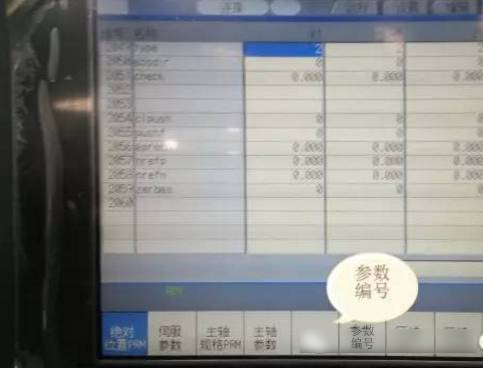

按下參數編號選項，參數編號選項將變藍，這時可以輸入2049然后按下INPUT鍵就可以搜索到編號為2049的參數。

將參數2049里面的數值改為0即可。假如提示需要輸入密碼的話，請輸入密碼MPARA。

該參數2049數值改為0之后重啟機床，重啟后三軸就能動了。

然后將三軸手動移到原點位置。因為三軸原點已經丟失所以也很難精準的知道原先的原點位置，怎么辦呢?

可以先把三軸移動到接近原點位置的地方，然后用手輪慢慢搖到頭，直到撞到為止（因為會撞到所以一定要慢慢搖不然會損害機床）。
這時候會發生報警，軸是不能動的，可以先試試復位鍵，假如復位鍵都不好使的話，重啟機床，然后把軸朝反方向移動10毫米左右。
這個位置就可以作為原點位置。

三軸都到原點位置之后，重啟機床。


（上面的步驟都是為了讓機床三軸到達原點位置，下面講的就是如何讓系統記住這個原點位置。）


將參數2049改為4，然后重啟機床。（將參數2049改為2也是可以的，不過設置起來比較麻煩，所以這種方法我就不在這里講了。）

重啟機床之后你會看到一行報警信息，大概就是原點位置還沒確認之類的意思。不過不用慌這是正?，F(xiàn)象。

在絕對位置選項里設置好然后重啟就ok了。

那么絕對位置選項在什么地方呢。
如下圖所示。

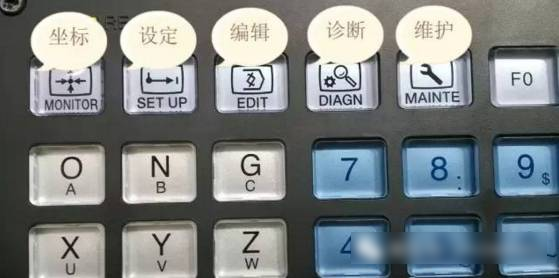

按下維護鍵，進入下圖的界面

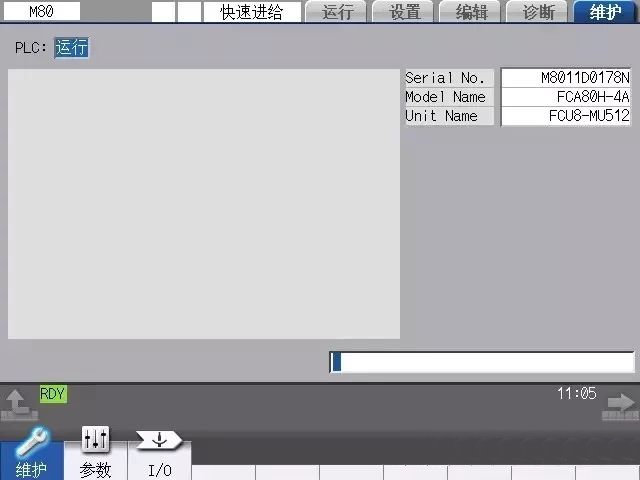

按下左下角的維護鍵，進入下圖界面

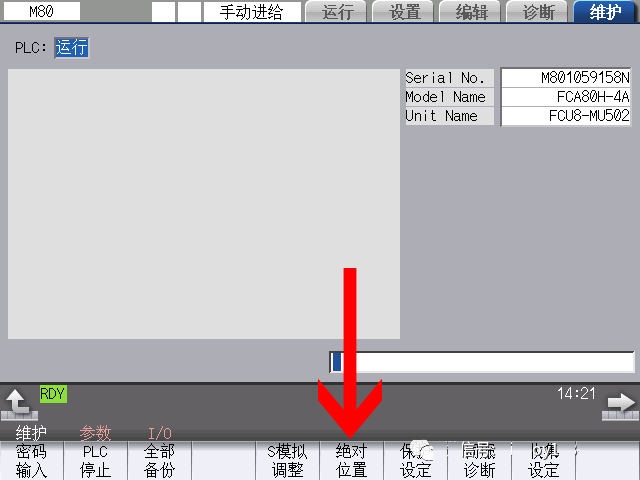

按下絕對位置選項進入下下圖界面

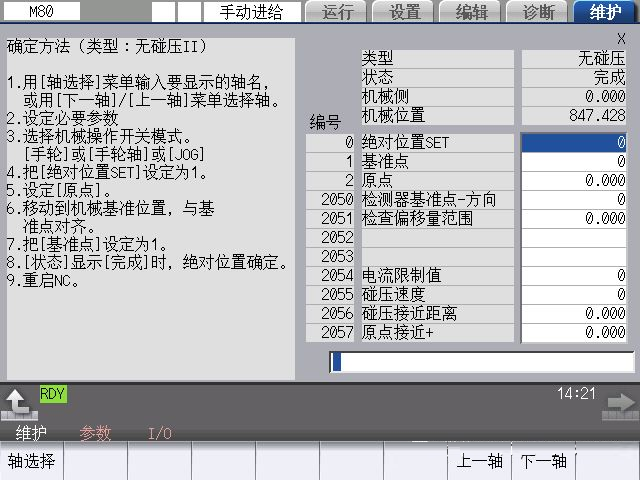

上圖界面就是我們千辛萬苦要找的絕對位置界面。

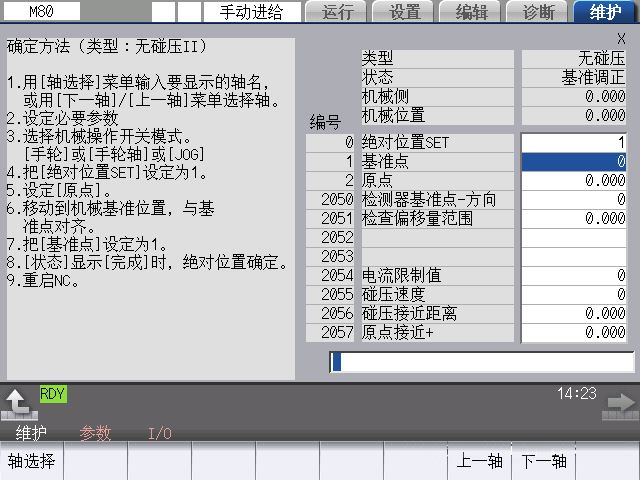

然后把絕對位置設定設定為1，基準點也設定為1，這個軸的原點就設定好了。




一個軸設好之后，按下一軸選項就可以設定下一軸了。

當三軸的絕對位置設定和基準點都設定為1的時候，說明三軸原點都已經設定好了。

然后就重啟吧。重啟之后先手動把三軸移動到中間位置，

假如你發現移不到中間，提示超過行程了，那么說明你的原點位置設反了。

能夠移動到中間，并且可以回原點，說明設置成功了。
